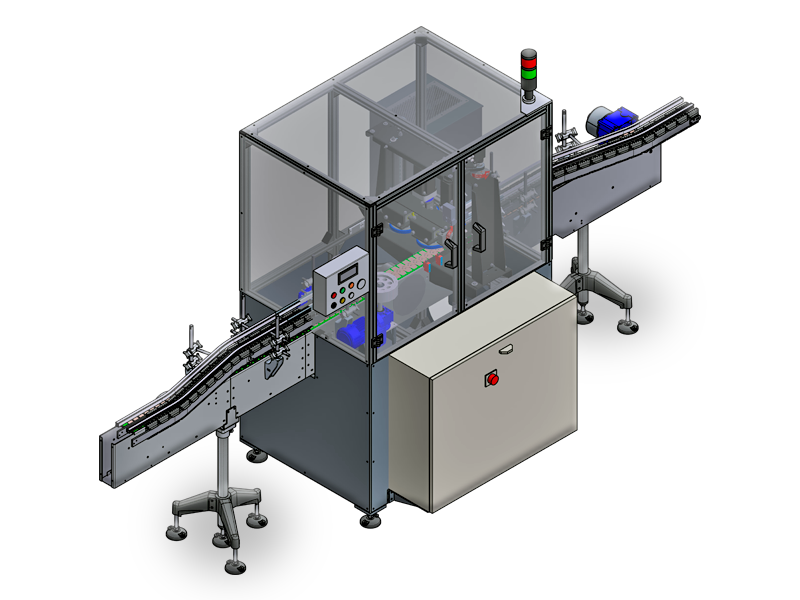

Le dispositif d'orientation de courroies est conçu pour fonctionner avec des bouteilles asymétriques. Les bouteilles sont détectées par un système de détection qui détermine dans quelle position la bouteille entre dans l'orienteur et il dirige la bouteille à l'angle requis en utilisant des angles pour l'adapter à la position souhaitée.

Une fois les bouteilles placées dans l’orienteur, un système de détection reconnaît sa position et envoie un signal au dispositif de rotation.  Le dispositif de rotation reçoit le signal et active les deux servomoteurs qui produisent la rotation de la bouteille avec deux courroies crantées.



Les bouteilles sont orientées en détectant une caractéristique spécifique qui distingue sa position. Cette caractéristique peut être une asymétrie, une poignée, un rebord moyennement profond, un relief de texte, etc.

Le dispositif de détection comprend un groupe de photocellules ou caméras qui détectent la caractéristique différentielle des bouteilles lors de leur rotation. Après la lecture automatique, le système de détection envoie un signal aux servomoteurs qui activent le dispositif de retournement des bouteilles.
